旋回式破碎機五大部件的安裝要點

發布日期:2021-08-09 14:11:35 瀏覽次數:

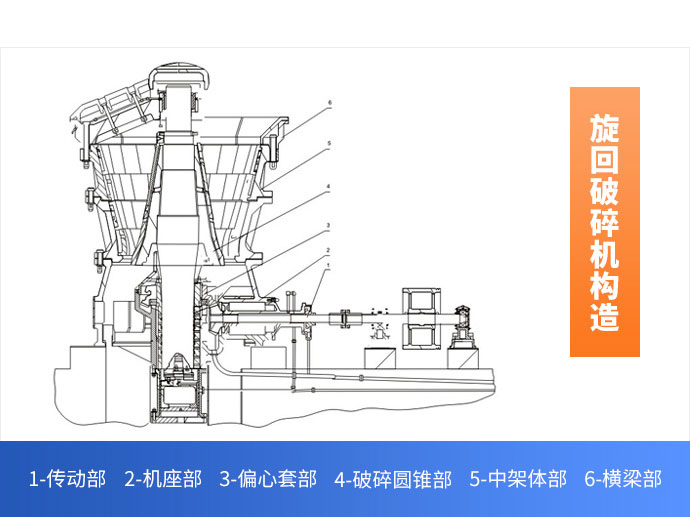

       旋回破碎機在我國廣泛應用于大中型選礦廠中,常用于硬度礦石的破碎工作。該設備主要是利用破碎錐殼內錐腔中的旋回運動,對物料產生擠壓,劈碎和彎曲作用,粗碎各種硬度的礦石或巖石的大型破碎機械。旋回破碎機的安裝包括五個部分:下部機架的安裝、傳動部的安裝、偏心軸套部的安裝、中部機架的安裝、破碎圓錐部與橫梁的安裝。該機的安裝步驟和具體措施如下:


一、下部機架的安裝
       下部機架的安裝是設備安裝的基礎,先將下部機架安裝在基礎上,安裝時設備與基礎要保持一致。下機架底座與基礎間由于二次灌漿的緣故要保留不小于30mm的空隙。二次灌漿后擰緊地腳螺栓,確保設備的穩固情況。
二、傳動部的安裝
       傳動部的安裝關系到設備的運轉情況,因此安裝時必須注意兩銅套中心要始終保持在同一水平線,不能有偏差,銅套與軸之間的徑向間隙也要嚴格按設備說明書指示,保持在一定的范圍內。安裝傳動軸時,需要在傳動殼體的法蘭與機架之間加入適量墊片,以調整錐齒輪的位置,使其符合產品設計要求。


三、偏心軸套部的安裝
       安裝過程應特別注意,要保護巴氏合金層摩擦表面的光滑和完整。檢査安裝后齒頂間隙是否符合要求,如發現異常要及時校正。可以通過改變調整墊片的數量來調整間隙的大小。
四、中部機架的安裝
       中部機架的安裝需要通過下部機架的上法蘭盤來進行校準,安裝之前要確定所有錐面接觸的法蘭盤間的間隙均等,誤差要小于0.5mm。上下接合面間的間隙一般為15mm左右。
       安裝時,確定銷釘打緊,等機器有載運轉一段時間后,再一次逐個打緊銷釘,使圓周上所有的銷釘受力均勻,加強其穩固性,保證設備正常運轉。
五、破碎圓錐部與橫梁的安裝,有兩種方式:
1、破碎圓錐單獨安裝
       用軸上吊環將破碎圓錐吊入機架內,然后在機架下部的各筋上放置木墊頂住錐體,之后裝上橫梁,并裝上主軸上端的螺母及外套,最后裝上帽蓋,再將木墊及木楔取出。
2、破碎圓錐與橫梁一起安裝
       就是將橫梁和破碎圓錐事先在專用的地坑上裝好,然后一起安裝到機架內。在起吊破碎圓錐和橫梁組件時,注意吊裝方式,必須用鋼絲繩吊在橫梁的梁上,防止吊裝過程中發生意外。破碎圓錐的破碎壁務必壓緊,以防松動。在壓緊前要在固定圈(壓板)下部空間和吻合螺栓上涂滿干油,防止生銹或腐蝕,影響設備壽命。
       正確的安裝是保證設備良好運行的基礎,故一定要謹慎細致,不可大意,以免為后續生產帶來不必要的麻煩。
       以上旋回破的主要部件的安裝僅供大家參考,具體安裝步驟和細節可能因設備類型和廠家設計的不同而存在差異,應以廠家提供為準。
